Структурированная кабельная система (СКС) — это основа всей ИТ-инфраструктуры объекта: офиса, склада, торгового помещения или производственной площадки. Именно через неё работают локальная вычислительная сеть (ЛВС), видеонаблюдение, телефония, системы безопасности и автоматизации. Ошибки на этапе проектирования или монтажа СКС приводят к сбоям, снижению скорости передачи данных и дополнительным затратам на переделки.
В этом материале разберём, как правильно организовать проектирование СКС, выбрать категории кабеля под задачи, выполнить монтаж и провести тестирование, а также на что обращать внимание при приёмке системы.
Проектирование: что должно быть в ТЗ
Проектирование СКС — ключевой этап, который определяет эффективность и масштабируемость всей системы. Ошибка на этом этапе почти всегда означает удорожание в будущем.
Техническое задание (ТЗ) должно быть не формальным документом, а полноценным описанием задач бизнеса и требований к инфраструктуре.
План рабочих мест, резерв, требования по безопасности
Первое, что необходимо определить — это план рабочих мест. Важно учитывать не только текущую загрузку, но и перспективу роста. Например, если сегодня в офисе 30 сотрудников, разумно заложить инфраструктуру минимум под 40–50 рабочих мест.
Также учитываются:
- зоны размещения оборудования (серверные, шкафы);
- точки подключения (рабочие места, камеры, точки доступа Wi-Fi);
- особенности объекта (этажность, материалы стен, расстояния).
Обязательный элемент — резерв. Практика показывает, что отсутствие запаса по портам и кабелям — одна из самых частых проблем. Рекомендуется закладывать минимум 20–30% резерва.
Отдельно в ТЗ фиксируются требования по безопасности:
- пожарные нормы (использование негорючих кабелей);
- защита кабельных трасс;
- разделение силовых и слаботочных линий.
Грамотно составленное ТЗ — это основа корректного проектирования СКС.
Выбор компонентов (кабель / розетки / шкафы)
После определения требований начинается подбор компонентов. Здесь важно учитывать не только стоимость, но и совместимость элементов, а также задачи, которые будет решать система.
Категории кабеля и сценарии
Ключевой элемент — кабель. Именно от его категории зависит пропускная способность сети и её перспективы.
Категория 5e
Подходит для базовых задач: офисная работа, интернет, IP-телефония.
Скорость — до 1 Гбит/с.
Чаще используется в эконом-проектах.
Категория 6
Оптимальный вариант для большинства современных объектов.
Поддерживает до 10 Гбит/с на коротких расстояниях.
Рекомендуется для офисов, складов, систем видеонаблюдения.
Категория 6A и выше
Используется для высоконагруженных сетей: дата-центры, крупные предприятия.
Обеспечивает стабильную работу на скоростях 10 Гбит/с и выше.
Выбор категории должен основываться не только на текущих задачах, но и на перспективах развития.
Помимо кабеля важно правильно подобрать:
- розетки и модули (совместимость с категорией кабеля);
- патч-панели;
- телекоммуникационные шкафы;
- кабельные организаторы.
Ошибка — использовать компоненты разных категорий, что снижает общую производительность системы.
Монтаж и маркировка
Монтаж СКС — это не просто прокладка кабеля, а строго регламентированный процесс, от которого зависит надёжность системы.
Ключевые требования:
- соблюдение радиусов изгиба кабеля;
- отсутствие натяжения;
- защита от механических повреждений;
- правильная укладка в лотках и коробах.

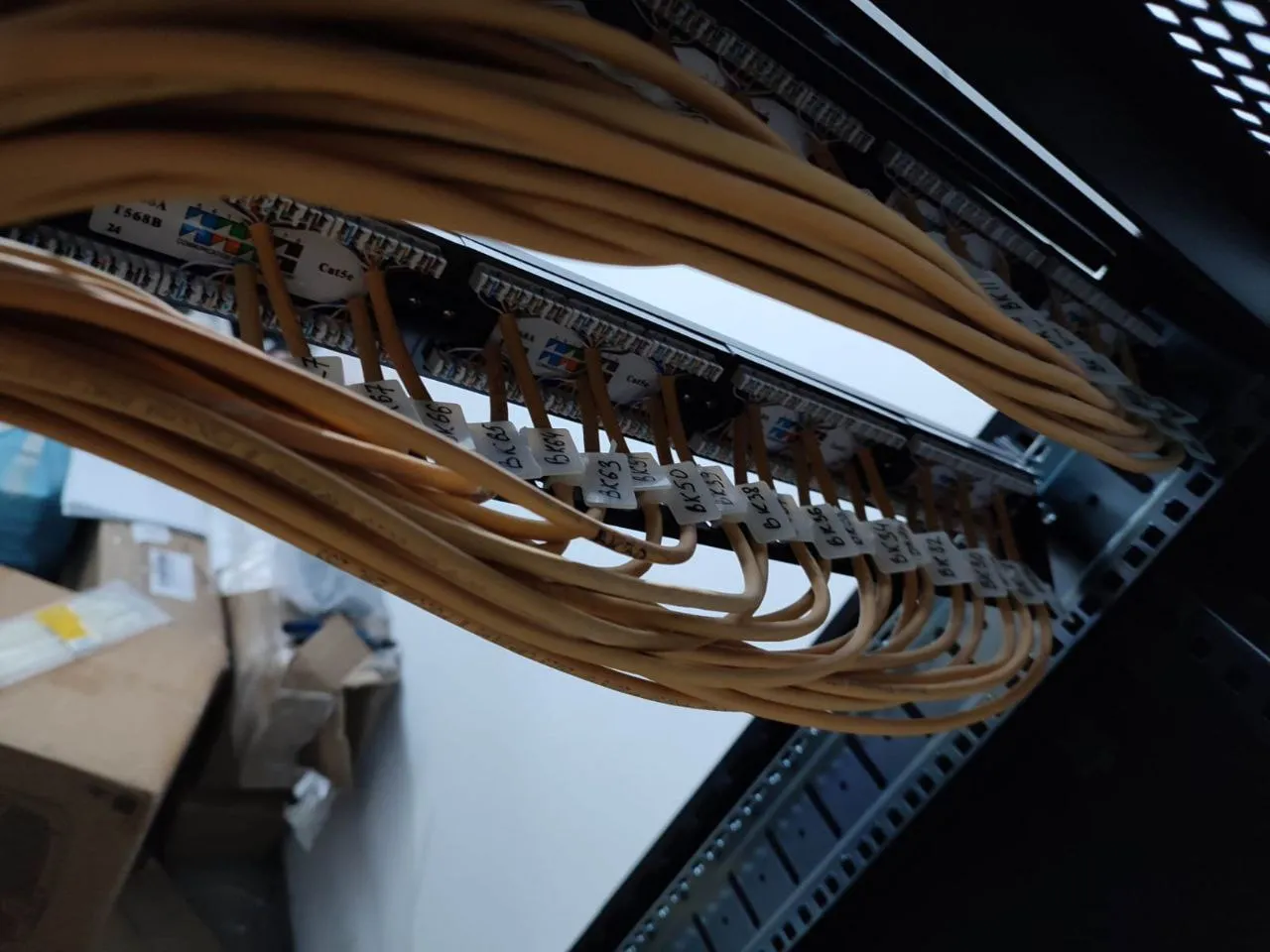

Особое внимание уделяется маркировке. Без неё эксплуатация системы становится крайне сложной. Каждый порт и кабель должны быть подписаны, привязаны к схеме и отражены в документации.
Типовые ошибки
На практике чаще всего встречаются следующие ошибки:
-
Отсутствие маркировки
Невозможно понять, какой кабель куда идёт. Любая доработка превращается в проблему. -
Нарушение технологии монтажа
Слишком сильные изгибы, натяжение кабеля, повреждения изоляции. -
Смешивание категорий
Использование кабеля Cat6 с розетками Cat5e — система работает хуже заявленных характеристик. -
Неправильное размещение шкафов
Отсутствие вентиляции, неудобный доступ, перегрузка оборудования. -
Игнорирование резерва
Нет свободных портов для расширения.
Большинство этих проблем возникает из-за экономии или отсутствия контроля на этапе монтажа СКС.
Тестирование и приёмка (акты, протоколы)
После завершения работ система должна быть протестирована и принята. Это обязательный этап, который подтверждает соответствие СКС заявленным характеристикам.
Тестирование линий проводится с использованием специализированного оборудования. Проверяются:
- целостность линии;
- соответствие категории;
- уровень затухания;
- перекрёстные помехи.
Результаты фиксируются в протоколах тестирования.
Приёмка СКС: что проверять
При приёмке заказчик должен получить:
- исполнительную документацию (схемы, планы);
- протоколы тестирования линий;
- акты выполненных работ;
- маркировку портов и кабелей.
Важно не ограничиваться формальной проверкой документов. Рекомендуется выборочно проверить линии, убедиться в корректности маркировки, проверить соответствие проекта фактическому исполнению.
Отсутствие тестирования или протоколов — серьёзный риск. В дальнейшем это может привести к проблемам с сетью и невозможности доказать качество выполненных работ.
Практический вывод
СКС — это фундамент всей цифровой инфраструктуры объекта. От качества проектирования и монтажа зависит стабильность работы ЛВС, систем безопасности и бизнес-процессов в целом.
Чтобы система работала без сбоев, важно:
- уделить внимание проектированию СКС;
- выбрать правильную категорию кабеля;
- контролировать монтаж;
- провести полноценное тестирование;
- корректно оформить документацию.
Комплексный подход позволяет избежать типичных ошибок, снизить затраты на обслуживание и обеспечить возможность масштабирования.
Компания ТТ-ГРУПП выполняет проектирование, монтаж СКС и последующую приёмку с полным комплектом документации и протоколов тестирования. За счёт комплексного подхода, соблюдения нормативных требований и контроля качества на всех этапах заказчик получает надёжную инфраструктуру, готовую к нагрузкам и развитию бизнеса.
