Пожарная безопасность здания — это намного больше, чем несколько датчиков дыма под потолком и огнетушитель у выхода. На современном объекте защита представляет собой комплекс технических систем, каждая из которых выполняет свою задачу: обнаруживает признаки возгорания, сообщает людям об опасности, помогает организовать эвакуацию, ограничивает распространение дыма и огня и, если это предусмотрено проектом, автоматически начинает тушение.
При этом эффективность противопожарной защиты зависит не столько от количества установленного оборудования, сколько от того, насколько согласованно работают все ее элементы. Разберемся, какие технические системы входят в противопожарную защиту объекта, как они взаимодействуют и почему их необходимо рассматривать как единый комплекс.
С чего начинается противопожарная защита
Главная задача автоматики — как можно раньше обнаружить опасную ситуацию и запустить заранее предусмотренный сценарий. Представим склад, офисный центр или производственное здание. В одном из помещений появляется дым. Пожарный извещатель фиксирует изменение среды и передает информацию на приемно-контрольное оборудование. Дальше система должна не просто показать на экране сообщение «Пожар».
В зависимости от проекта сигнал может одновременно запустить несколько процессов: включить оповещение, передать команды инженерным системам, разблокировать эвакуационные выходы, отключить обычную вентиляцию, запустить противодымную защиту и активировать пожаротушение. Именно такой комплексный сценарий работы противопожарной автоматики используется при построении современных систем безопасности.
Поэтому пожарная безопасность начинается с понимания объекта и возможных сценариев развития пожара, а уже затем — с выбора датчиков, приборов и другого оборудования.
Пожарная сигнализация: обнаружить опасность как можно раньше

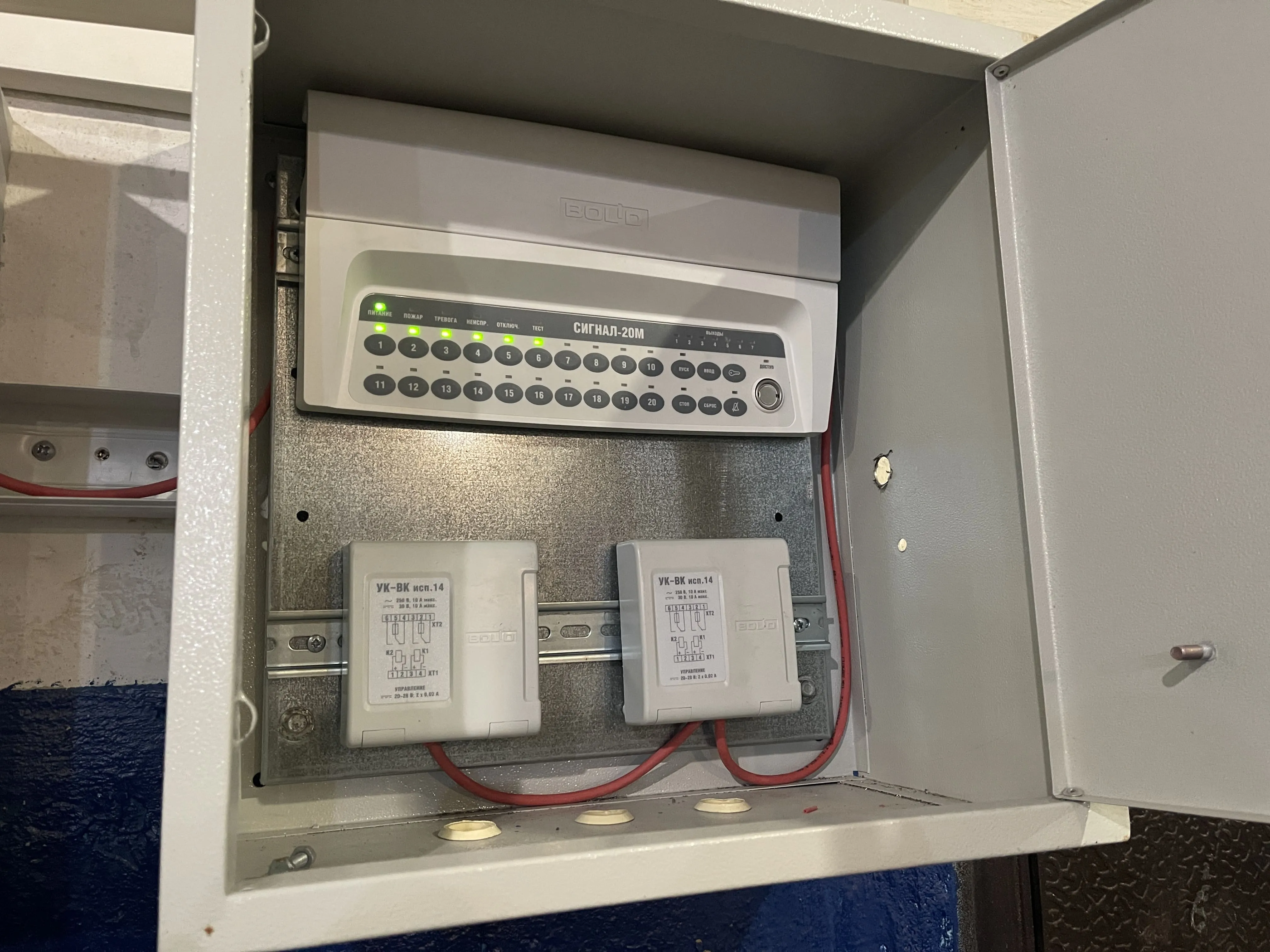

Система пожарной сигнализации — своеобразная «нервная система» всего противопожарного комплекса. Она постоянно контролирует состояние помещений и реагирует на признаки возгорания. В зависимости от условий объекта могут применяться дымовые, тепловые, пламенные и другие типы извещателей.
Например, в обычном офисном помещении одним из основных признаков пожара может стать дым. На производстве ситуация сложнее: технологические процессы, высокая температура, пар или пыль способны влиять на выбор способа обнаружения. Именно поэтому нельзя просто расставить одинаковые датчики по всему зданию.
При проектировании учитываются назначение помещений, планировка, возможные источники возгорания, высота потолков, особенности технологических процессов и дальнейшее взаимодействие сигнализации с другими инженерными системами.
ТТ-ГРУПП выполняет проектирование пожарной сигнализации для промышленных, складских, коммерческих, административных и других объектов — от обследования и выбора типа системы до подготовки схем размещения оборудования.
Адресная система или обычная: почему это имеет значение
Разница между пожарными сигнализациями особенно заметна на больших объектах. Неадресная система сообщает о тревоге в определенной зоне или шлейфе. Чтобы установить точное место события, персоналу приходится дополнительно проверять помещения. Адресная система позволяет получить значительно более точную информацию — вплоть до конкретного извещателя, передавшего тревожный сигнал.
Для небольшого объекта такая детализация не всегда критична. Но представим большой склад, заводской корпус или торговый центр. Чем быстрее дежурный персонал понимает, где именно возникла проблема, тем меньше времени теряется на ее поиск.
Выбор системы поэтому определяется не только стоимостью оборудования, но и масштабом здания, его назначением и требованиями к управлению противопожарной автоматикой.
СОУЭ: недостаточно обнаружить пожар — нужно вывести людей
После обнаружения пожара одной из главных задач становится безопасная эвакуация. За нее отвечает система оповещения и управления эвакуацией людей при пожаре — СОУЭ. Самый простой вариант знаком каждому: сирена и световое табло «Выход». На крупных и сложных объектах система может быть значительно функциональнее. Используются звуковые, световые и речевые сообщения, а в зданиях с большим количеством посетителей или сложной планировкой может применяться разделение на зоны и поэтапное оповещение. ТТ-ГРУПП отдельно выполняет проектирование и монтаж таких систем.
Особенно важна понятность сообщения. В стрессовой ситуации человек должен не разбираться, что означает определенный сигнал, а сразу понимать, что происходит и куда необходимо двигаться. Поэтому качественная СОУЭ — это не просто достаточно громкие динамики. Необходимо правильно выбрать их расположение, обеспечить требуемую слышимость и разборчивость речи, определить зоны оповещения и связать систему с пожарной автоматикой объекта.
Противодымная защита: почему во время пожара опасен не только огонь
Во многих случаях серьезную угрозу представляет не само пламя, а дым. Он снижает видимость, затрудняет ориентацию в помещении и может быстро распространяться по коридорам, лестничным клеткам и вентиляционным каналам. Поэтому на ряде объектов используются системы противодымной вентиляции. Их задача — ограничить распространение продуктов горения и создать условия для эвакуации людей.

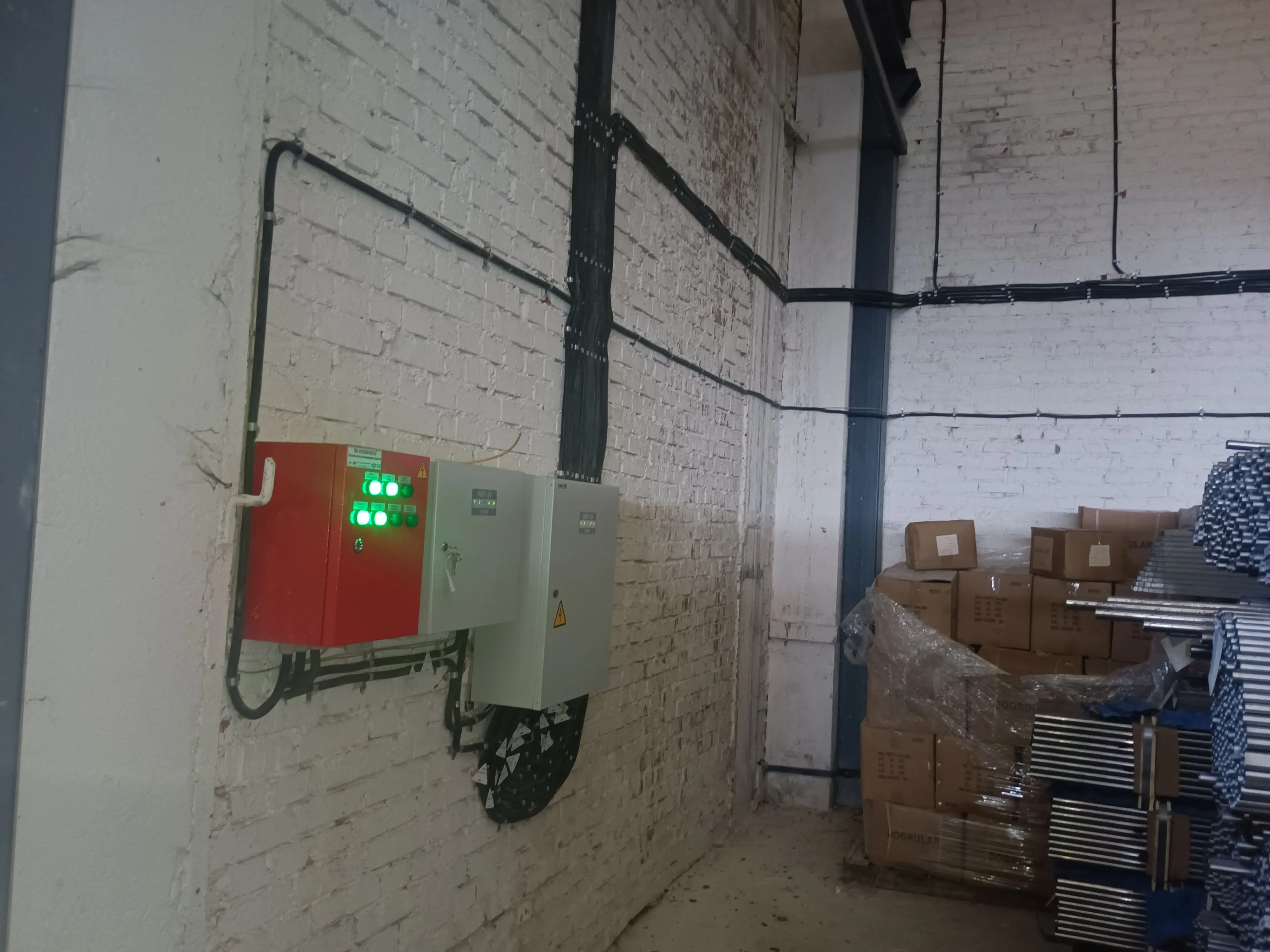

При сигнале «Пожар» автоматика может отключить обычную общеобменную вентиляцию и запустить предусмотренную проектом систему дымоудаления. Такой сценарий взаимодействия противопожарных и инженерных систем также описан ТТ-ГРУПП для реализуемых решений.
Здесь особенно хорошо видно, почему противопожарную защиту нельзя проектировать изолированно. Пожарная сигнализация, вентиляция, электроснабжение и автоматика должны понимать команды друг друга и работать по одному сценарию.
Автоматическое пожаротушение: когда система начинает бороться с огнем сама

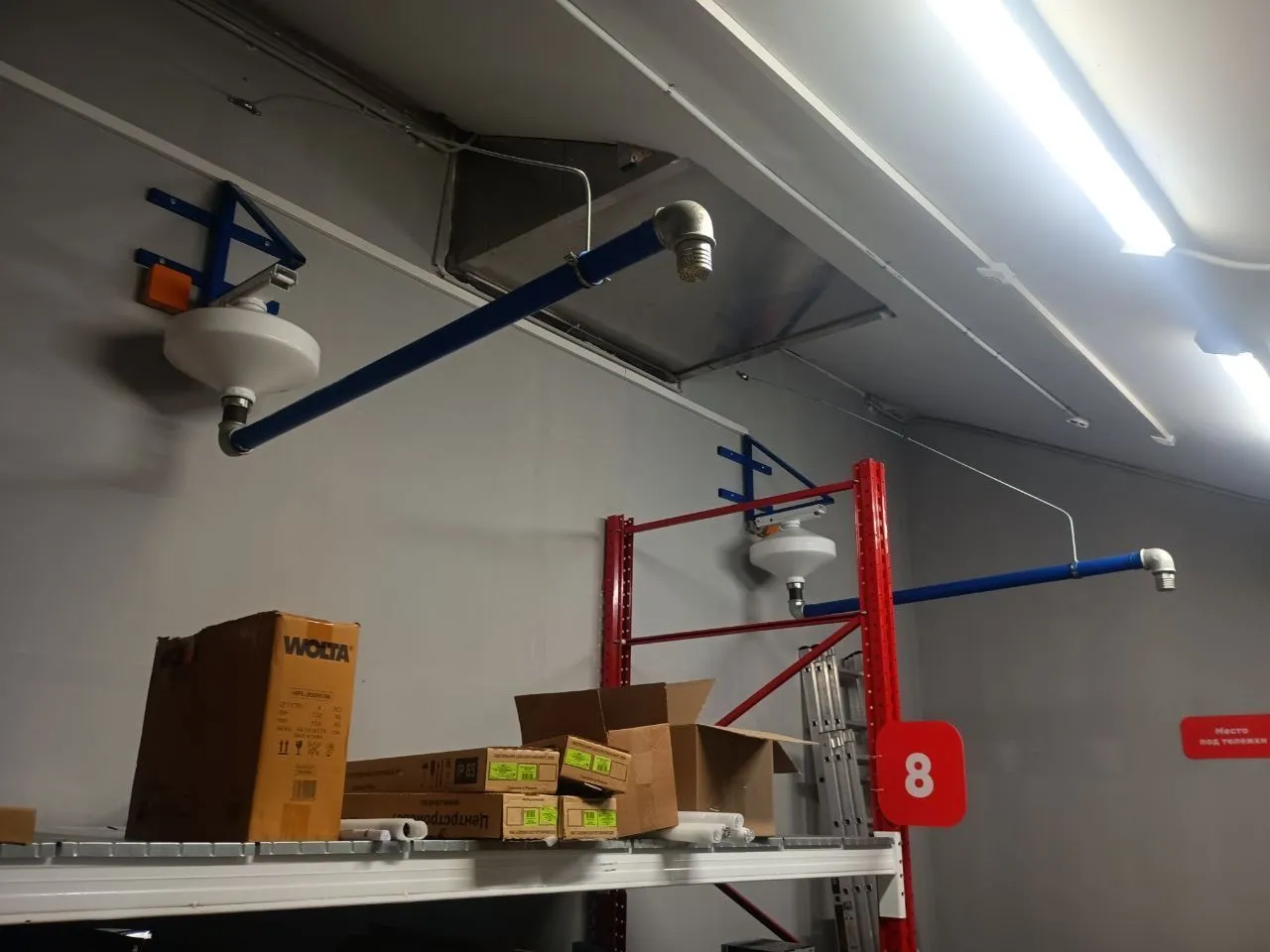

На объектах, где требуется автоматическое подавление пожара, применяются установки пожаротушения. Выбор технологии зависит от того, что именно необходимо защищать. ТТ-ГРУПП проектирует различные варианты автоматического пожаротушения, включая водяные, пенные, порошковые, газовые и другие решения. Универсального способа здесь нет.
Вода хорошо подходит для многих зданий и складских объектов, но далеко не во всех помещениях ее применение оправданно. Для некоторых технологических процессов или помещений с чувствительным оборудованием проектировщики рассматривают другие способы тушения.
Например, важно учитывать, что хранится в помещении, насколько быстро может распространяться пожар, присутствуют ли люди, какое оборудование необходимо защитить и какой ущерб может причинить само огнетушащее вещество. Поэтому вопрос «какую систему пожаротушения поставить?» начинается не с выбора производителя, а с анализа объекта.
Противопожарный водопровод
Еще одна важная часть защиты здания — противопожарное водоснабжение. Внутренний противопожарный водопровод обеспечивает возможность подачи воды непосредственно внутри здания через пожарные краны, а наружная система позволяет использовать гидранты на территории объекта.
При проектировании необходимо определить требуемый расход воды, параметры давления, расположение трубопроводов и пожарных кранов, а при необходимости предусмотреть насосные станции и резервуары. ТТ-ГРУПП выполняет проектирование, монтаж и обслуживание противопожарного водопровода и увязывает его работу с другими системами пожарной безопасности.
Особое значение имеет техническое состояние такой системы. Пожарный кран, который есть на плане, но не обеспечивает требуемую подачу воды, не решает свою задачу. Поэтому работоспособность оборудования необходимо периодически проверять и испытывать.
Что происходит после сигнала «Пожар»
Наиболее интересная часть современной противопожарной защиты начинается тогда, когда системы перестают работать отдельно друг от друга. Представим крупное административное здание. Извещатель фиксирует дым и передает тревожный сигнал. Пожарная автоматика определяет зону события. СОУЭ начинает оповещение. Электромагнитные замки на предусмотренных проектом эвакуационных выходах разблокируются. Общеобменная вентиляция переключается в безопасный режим, включается противодымная защита. При необходимости запускается автоматическое пожаротушение и выполняются другие заложенные проектом команды. Возможна также интеграция с системой контроля доступа, аварийным освещением и другими инженерными системами.
Именно поэтому хороший проект должен отвечать не только на вопрос «где поставить извещатели?», но и на вопрос «что произойдет через секунду после того, как один из них сработает?».
Интеграция со СКУД
Особого внимания требуют системы контроля доступа. В обычном режиме электронные замки и турникеты ограничивают проход людей. Во время эвакуации ситуация меняется: оборудование не должно превращаться в препятствие на пути к безопасному выходу.
Поэтому работа СКУД согласуется с пожарной автоматикой. При получении соответствующего сигнала предусмотренные проектом двери и проходы должны переходить в необходимое безопасное состояние.
Здесь особенно опасен подход, при котором СКУД монтирует один подрядчик, пожарную сигнализацию — второй, а инженерные системы — третий, при этом никто не проверяет полный сценарий их совместной работы. На бумаге каждая система может быть исправна, а при реальной тревоге обнаружится, что команды между ними передаются неправильно.
Электропитание тоже является частью безопасности
Противопожарное оборудование должно сохранять работоспособность именно тогда, когда условия на объекте становятся аварийными. Поэтому при проектировании уделяется внимание электроснабжению оборудования, резервным источникам питания, кабельным линиям и алгоритмам отключения отдельных потребителей. Нельзя допустить ситуацию, когда при общем отключении электроэнергии вместе с обычным оборудованием перестают работать системы, необходимые для обнаружения пожара и безопасной эвакуации.
По этой причине противопожарная автоматика тесно связана с проектированием электроснабжения объекта.
Почему проект важнее количества оборудования
Иногда безопасность пытаются повысить простой логикой: поставить больше датчиков, динамиков или огнетушащих модулей. Но эффективность системы определяется не количеством устройств. Можно установить десятки извещателей и получить ложные срабатывания из-за неправильно выбранного типа датчика. Можно разместить мощные динамики, но добиться плохой разборчивости речи. Можно поставить дорогое пожаротушение, не учтя специфику защищаемого помещения.
Проектирование позволяет связать требования безопасности с реальными условиями эксплуатации объекта. До начала монтажа специалисты анализируют планировку, назначение помещений, инженерные системы и возможные риски, разрабатывают алгоритмы взаимодействия оборудования и только после этого формируют спецификацию.
Такой подход помогает избежать лишнего оборудования там, где оно не требуется, и одновременно не пропустить действительно важные элементы защиты. Смотрите наши работы в портфолио.
Монтаж — только половина работы
После установки оборудования противопожарную систему нельзя считать готовой только потому, что все приборы включились. Необходимо проверить сценарии. Срабатывает ли нужная зона оповещения? Получает ли команда система дымоудаления? Разблокируются ли предусмотренные двери? Переходит ли связанное инженерное оборудование в требуемое состояние? Работает ли резервное питание? После монтажа ТТ-ГРУПП выполняет настройку и пусконаладочные работы, тестирование системы и подготовку исполнительной документации.
Именно комплексная проверка показывает, работает ли противопожарная защита как единый механизм.
Почему систему необходимо обслуживать
Даже хорошо спроектированное и качественно установленное оборудование нельзя оставить без контроля на годы. Помещения меняются: появляются перегородки, стеллажи, новое производственное оборудование. Датчики загрязняются, аккумуляторы стареют, контакты и исполнительные механизмы требуют проверки. Особенно опасны неисправности, которые в повседневной работе никак себя не проявляют. Система может выглядеть полностью исправной до того момента, когда действительно понадобится. Поэтому техническое обслуживание — это не формальность после завершения монтажа, а продолжение жизненного цикла системы.
ТТ-ГРУПП выполняет техническое обслуживание пожарной и охранно-пожарной сигнализации, СОУЭ, противопожарного водопровода и другого оборудования противопожарной защиты.
Противопожарная защита как единая инженерная система
Главная особенность современной пожарной автоматики — взаимосвязь.
Пожарный извещатель сам по себе только обнаруживает изменение. Динамик только воспроизводит сообщение. Вентилятор удаляет дым. Замок открывает дверь. Насос обеспечивает подачу воды. Без правильного взаимодействия это остается набором оборудования. Настоящая система противопожарной защиты появляется тогда, когда все эти устройства работают в соответствии с единым проектом и заранее продуманным алгоритмом.
Именно поэтому при строительстве нового объекта или модернизации существующего здания рационально рассматривать противопожарную защиту комплексно — от обследования и проектирования до монтажа, пусконаладки и дальнейшего обслуживания.
Комплекс инженерных систем от ТТ-ГРУПП
ТТ-ГРУПП занимается проектированием, монтажом, настройкой и техническим обслуживанием противопожарных систем на объектах различного назначения. В числе направлений компании — пожарная сигнализация, охранно-пожарная сигнализация, системы оповещения и управления эвакуацией, автоматическое пожаротушение и противопожарный водопровод.
При комплексном оснащении объекта эти решения можно связать с другими услугами ТТ-ГРУПП: системами видеонаблюдения, контролем и управлением доступом, охранными системами, электромонтажными работами, кабельной инфраструктурой, системами освещения и другими инженерными сетями. Эти направления представлены в общей структуре услуг компании.
Такой подход позволяет еще на стадии проекта согласовать расположение оборудования, кабельные трассы, электропитание и алгоритмы взаимодействия систем. Заказчик получает не отдельные технические решения от разных подрядчиков, а единую инженерную инфраструктуру, которую проще вводить в эксплуатацию, обслуживать и модернизировать.
Для нового строительства, реконструкции или обновления существующей системы специалисты ТТ-ГРУПП могут выполнить работы комплексно — от обследования объекта и разработки проекта до монтажа, пусконаладки и дальнейшего технического обслуживания.
