Цветовая маркировка проводов — это не декоративный элемент, а важная часть безопасного и грамотного монтажа инженерных систем. Она помогает быстро определить назначение проводника, избежать ошибок при подключении, упростить обслуживание и снизить риск аварийных ситуаций.
На объектах, где одновременно проложены электрика, структурированные кабельные сети, локальные вычислительные сети, волоконно-оптические линии связи, системы видеонаблюдения, СКУД, охранная и пожарная сигнализация, правильная маркировка становится особенно важной. Без нее кабельная инфраструктура быстро превращается в сложный и неудобный для эксплуатации набор трасс, патч-кордов, шкафов и соединений.
Почему цветовая маркировка так важна
На этапе монтажа кажется, что назначение каждого кабеля понятно: проект свежий, трассы только проложены, монтажники помнят, куда идет каждая линия. Но через несколько месяцев или лет ситуация меняется. На объекте появляются новые рабочие места, дополнительные камеры, точки доступа Wi-Fi, серверное оборудование, контроллеры СКУД, коммутаторы, оптические линии и резервные соединения.
Если кабели не промаркированы, любое обслуживание становится сложнее. Специалисту приходится тратить время на прозвонку, поиск нужной линии, проверку портов и анализ подключений. Это увеличивает сроки работ и повышает риск отключить не тот кабель.
Правильная маркировка помогает быстро понять:
- к какой системе относится кабель;
- куда ведет линия;
- какой порт используется;
- какое оборудование подключено;
- где находится начало и конец трассы;
- какие линии являются резервными;
- какие кабели относятся к силовым, а какие — к слаботочным системам.
Для собственника объекта это означает более удобную эксплуатацию, меньше простоев и более понятную структуру инженерных сетей.
Цветовая маркировка силовых проводов
В электромонтажных работах цветовая маркировка проводников имеет особое значение, потому что напрямую связана с безопасностью. По цвету изоляции специалист может определить назначение проводника и снизить риск неправильного подключения.
На практике чаще всего применяются следующие обозначения:
- желто-зеленый проводник — защитное заземление PE;
- синий или голубой проводник — нейтральный рабочий проводник N;
- комбинированная маркировка используется для PEN-проводника;
- фазные проводники обычно выполняются другими цветами, например коричневым, черным, серым или иными цветами, не зарезервированными под PE и N.
Главное правило: желто-зеленая расцветка не должна использоваться для проводников другого назначения. Это цвет защитного заземления, и его неправильное применение может создать опасную путаницу при обслуживании электроустановки.
Также важно помнить, что на старых объектах цветовая схема может отличаться от современной. Поэтому при реконструкции, ремонте или подключении нового оборудования нельзя полагаться только на цвет изоляции. Необходимо проводить проверку, измерения и сверку с документацией.
Маркировка в слаботочных системах
Для слаботочных сетей цветовая маркировка не всегда имеет такой же жесткий смысл, как в силовых цепях, но ее роль не менее важна для удобства эксплуатации. Слаботочные системы часто включают десятки и сотни линий: интернет, телефонию, видеонаблюдение, СКУД, Wi-Fi, охранную сигнализацию, пожарную сигнализацию, домофонию, диспетчеризацию и другие решения.
Если все кабели выглядят одинаково и не имеют подписей, обслуживать такую сеть крайне неудобно. При любой неисправности приходится вручную искать нужную линию, проверять шкафы, порты, патч-панели и оборудование.
Поэтому при профессиональном монтаже используют не только цвет кабеля, но и дополнительные способы идентификации:
- бирки и кабельные маркеры;
- нумерацию линий;
- подписи на патч-панелях;
- цветные патч-корды;
- схемы подключения;
- исполнительную документацию;
- журналы портов;
- маркировку телекоммуникационных шкафов.
Такой подход позволяет быстро определить, какая линия относится к рабочему месту, камере, точке доступа, серверу, контроллеру СКУД или другому оборудованию.
Цветовая организация СКС
Структурированная кабельная система — основа современной цифровой инфраструктуры здания. Через нее могут работать компьютеры, телефония, Wi-Fi, видеонаблюдение, СКУД, IP-домофония, серверное оборудование и другие системы.
При монтаже СКС важно не просто проложить кабель, а создать понятную и обслуживаемую структуру. Цветовая организация помогает разделить линии по назначению. Например, один цвет патч-кордов можно использовать для рабочих мест, другой — для телефонии, третий — для видеонаблюдения, четвертый — для точек доступа Wi-Fi, пятый — для сервисных или резервных подключений.

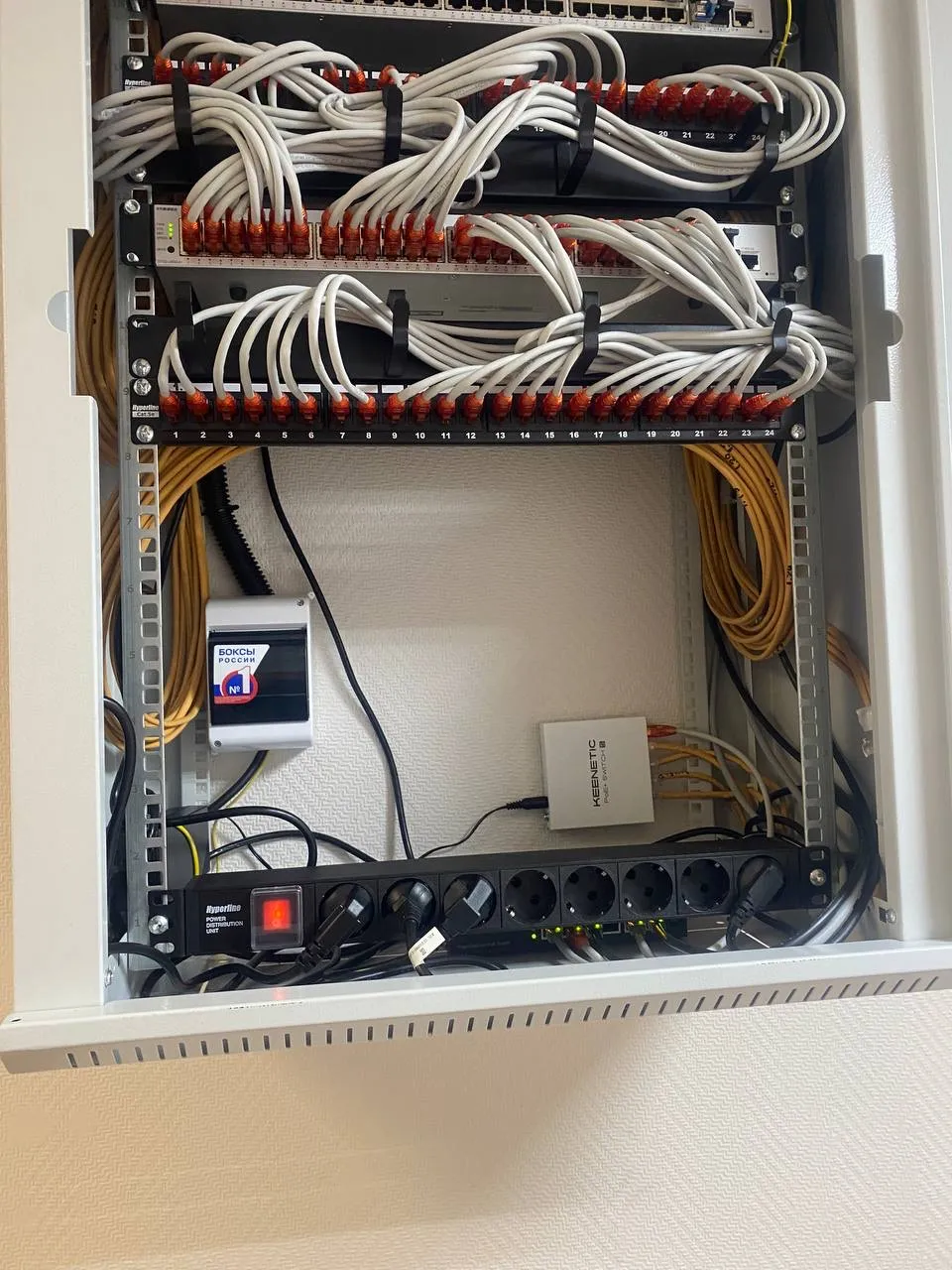

Это особенно удобно в серверных и телекоммуникационных шкафах. Когда специалист открывает шкаф, он сразу видит структуру подключений и быстрее ориентируется в системе.
Грамотно выполненная СКС должна быть понятна не только монтажнику, который ее создавал, но и любому специалисту, который будет обслуживать объект в будущем.
Маркировка ЛВС
Локальная вычислительная сеть объединяет компьютеры, серверы, маршрутизаторы, коммутаторы, точки доступа, сетевые принтеры, IP-телефонию и другие устройства. Чем больше объект, тем сложнее становится структура ЛВС.
При отсутствии маркировки даже простая задача может занять много времени. Например, нужно перенести рабочее место, заменить коммутатор, найти неисправный порт или подключить новый кабинет. Если линии не подписаны, специалисту придется тратить время на поиск нужного кабеля.

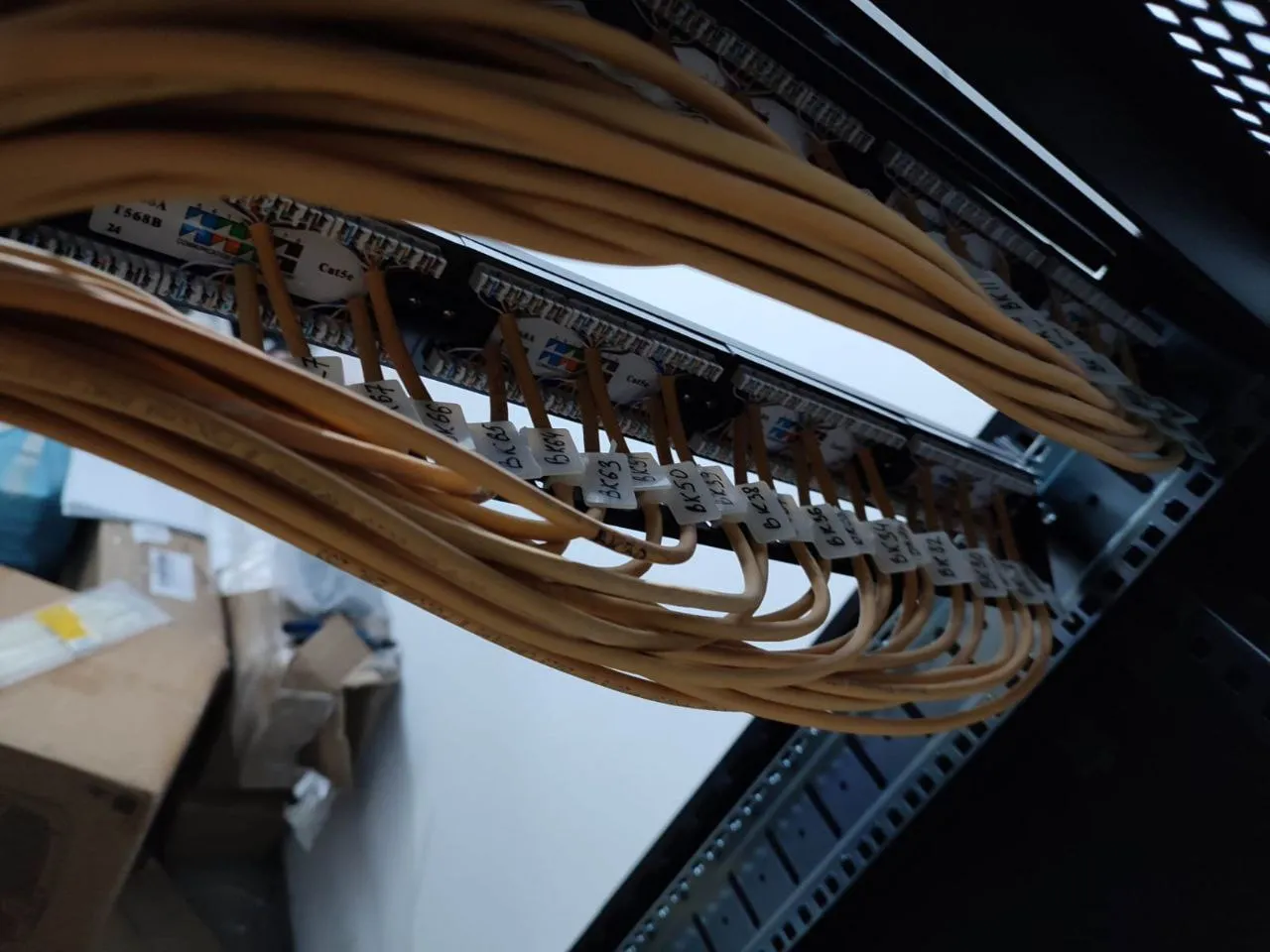

При профессиональном монтаже ЛВС маркируются:
- кабельные линии;
- розетки рабочих мест;
- порты патч-панелей;
- коммутаторы;
- магистральные соединения;
- серверные линии;
- резервные подключения;
- линии между этажами и помещениями.
Цветовая маркировка в ЛВС помогает поддерживать порядок, ускоряет диагностику и снижает вероятность ошибок при переключении оборудования.
Маркировка ВОЛС
Волоконно-оптические линии связи требуют особенно аккуратного подхода. Оптические кабели применяются для магистральных соединений, связи между зданиями, этажами, серверными, телекоммуникационными шкафами и удаленными объектами.
В ВОЛС важны не только цветовые обозначения, но и точная идентификация волокон, муфт, кроссов, портов и направлений. Ошибка при подключении оптической линии может привести к потере связи между сегментами сети, остановке видеонаблюдения, нарушению работы серверной инфраструктуры или другим сбоям.
При монтаже ВОЛС необходимо правильно маркировать:
- оптические кабели;
- волокна;
- кроссы;
- патч-корды;
- соединительные муфты;
- порты активного оборудования;
- направления линий;
- резервные волокна.
Для крупных объектов это особенно важно, потому что оптическая сеть часто становится магистралью для всей информационной инфраструктуры.
Частые ошибки при маркировке проводов и кабелей
Одна из самых распространенных ошибок — отсутствие единой системы обозначений. На объекте могут быть подписаны отдельные линии, но без понятной логики. В итоге один шкаф маркируется по одному принципу, другой — по другому, а часть кабелей остается вообще без обозначений.
Еще одна ошибка — использование временных подписей. Бумажные наклейки, случайные стикеры и плохо закрепленные бирки быстро отваливаются, выцветают или становятся нечитаемыми. В результате через некоторое время маркировка перестает выполнять свою функцию.
Также часто встречаются:
- одинаковые цвета для разных систем;
- отсутствие маркировки на обоих концах кабеля;
- неподписанные патч-панели;
- несоответствие маркировки фактическим подключениям;
- отсутствие исполнительной схемы;
- хаотичная прокладка кабелей в шкафу;
- смешивание силовых и слаботочных линий без понятного разделения;
- отсутствие обновления документации после изменений.
Такие ошибки усложняют обслуживание и могут привести к простоям, особенно если на объекте работает несколько подрядчиков или система регулярно модернизируется.
Почему маркировка важна для обслуживания
Правильная цветовая и буквенно-цифровая маркировка особенно ценна не в день монтажа, а в процессе эксплуатации. Когда нужно быстро найти неисправность, заменить оборудование, подключить новое рабочее место или расширить сеть, понятная маркировка экономит время и снижает риск ошибок.
Для бизнеса это означает:
- быстрее выполняется диагностика;
- проще проводить модернизацию;
- меньше риск случайного отключения нужной линии;
- удобнее обслуживать серверные и шкафы;
- проще контролировать подрядчиков;
- легче передавать объект в эксплуатацию;
- понятнее структура инженерных систем.
Если кабельная инфраструктура выполнена аккуратно и промаркирована, объект проще развивать: добавлять новые рабочие места, камеры, точки доступа, контроллеры, серверы и другие элементы.
Маркировка как часть профессионального монтажа
Цветовая маркировка не должна выполняться «по остаточному принципу». Это часть профессионального монтажа инженерных сетей. Она должна закладываться еще на этапе проектирования: какие системы будут на объекте, сколько линий потребуется, как будут организованы шкафы, какие цвета и обозначения будут использоваться, как будет оформлена исполнительная документация.
При таком подходе заказчик получает не просто проложенные кабели, а понятную, аккуратную и управляемую инфраструктуру. Это особенно важно для офисов, бизнес-центров, производственных предприятий, складов, медицинских учреждений, учебных заведений и объектов с большим количеством инженерных систем.
