Современная кабельная инфраструктура объекта должна передавать все большие объемы данных: к сети подключаются рабочие станции, серверы, IP-камеры, системы контроля доступа, диспетчеризация, телефония и другое оборудование. На небольшом объекте многие задачи успешно решает медная витая пара, однако при увеличении расстояний и нагрузки возможностей традиционной кабельной сети может оказаться недостаточно.
В таких случаях применяют волоконно-оптические линии связи — ВОЛС. Оптоволокно позволяет соединять удаленные здания и узлы связи, формировать скоростные магистрали внутри предприятия и передавать большие объемы данных в условиях сильных электромагнитных помех.
Но правильно проложить кабель недостаточно. После монтажа линию необходимо проверить измерительными приборами, оформить результаты испытаний и только после этого вводить в эксплуатацию.
Когда на объекте действительно нужна ВОЛС
Оптоволокно не обязательно использовать на каждом участке сети. Например, для подключения обычного офисного компьютера на небольшом расстоянии от коммутационного шкафа зачастую достаточно качественной медной линии соответствующей категории. ВОЛС становится особенно актуальной, когда перед проектировщиками стоят более сложные задачи.
Нужно соединить несколько зданий
Один из самых распространенных сценариев — предприятие или коммерческий объект состоит из нескольких корпусов.
Например, необходимо связать:
- административное здание и производственный цех;
- склад и офис;
- проходную и серверную;
- несколько корпусов предприятия;
- отдельные здания торгового или складского комплекса.
В этом случае оптоволокно удобно использовать в качестве магистрали между распределительными узлами. ТТ-ГРУПП также указывает соединение территориально разнесенных объектов как один из случаев, когда целесообразно применять ВОЛС. Компания выполняет проектирование, прокладку, сварку, тестирование и последующую сдачу таких линий.
Большое расстояние между узлами сети
Для классической горизонтальной линии Ethernet на витой паре существуют ограничения по длине. Поэтому при значительном удалении точки подключения от коммутационного оборудования строительство сети только на меди становится неудобным или требует установки дополнительных промежуточных узлов.
Оптоволокно позволяет передавать данные значительно дальше при небольших потерях сигнала. Поэтому его используют в магистралях крупных зданий, промышленных площадок и распределенных объектов.
Нужно передавать большой объем данных
Пропускная способность особенно важна там, где через одну магистраль одновременно проходят данные множества пользователей и инженерных систем.
Это характерно для:
- серверной инфраструктуры;
- крупных локальных сетей;
- систем IP-видеонаблюдения;
- дата-центров;
- производственных комплексов;
- торговых и логистических объектов;
- объектов с большим количеством сетевого оборудования.
Предположим, к одному удаленному узлу подключены десятки IP-камер высокого разрешения, точки доступа Wi-Fi и рабочие станции. В таком случае именно магистраль становится потенциальным «узким местом». Оптоволоконная линия позволяет создать необходимый запас пропускной способности.
На объекте много электромагнитных помех
Промышленные предприятия — еще одна область, где применение оптики особенно оправданно.
Рядом с трассами связи могут работать:
- мощные электродвигатели;
- преобразователи частоты;
- трансформаторное оборудование;
- силовые кабели;
- станки;
- сварочное оборудование.
Медная линия в таких условиях требует особенно внимательного проектирования и защиты от помех. Оптическое волокно не передает электрический сигнал и невосприимчиво к электромагнитным наводкам. Это одно из существенных преимуществ ВОЛС для промышленных объектов.
Требуется гальваническая развязка
Оптоволокно не создает электрической связи между двумя сетевыми узлами. Это может быть особенно полезно при соединении отдельных зданий и технических сооружений. Вместо металлического проводника информация передается световым сигналом. Поэтому линия не становится путем протекания электрических токов между активным оборудованием двух удаленных узлов. Это дополнительный аргумент в пользу использования ВОЛС в межкорпусных соединениях.
Нужен запас для будущего расширения
Сеть обычно строят не на один год. Количество рабочих мест, камер, точек доступа и автоматизированных систем постепенно увеличивается. Поэтому при строительстве магистральной кабельной инфраструктуры стоит смотреть не только на сегодняшнюю нагрузку.
Грамотно спроектированная оптическая магистраль позволяет предусмотреть:
- резервные волокна;
- дополнительную пропускную способность;
- новые коммутационные узлы;
- дальнейшее расширение сети.
В результате при модернизации объекта не приходится заново прокладывать всю магистраль.
Одномодовое или многомодовое волокно
На стадии проектирования определяется не только маршрут линии, но и тип оптического волокна. Многомодовое волокно традиционно используется для относительно небольших расстояний внутри зданий и некоторых локальных сетей. Одномодовое волокно позволяет организовывать связь на значительно больших расстояниях и широко применяется в магистральных линиях, кампусных сетях и соединениях между зданиями.
Выбор нельзя делать только по принципу «какое дешевле». Необходимо учитывать расстояние, требуемую скорость, активное оборудование, оптические модули, перспективы модернизации и общую архитектуру сети.
С чего начинается проектирование ВОЛС
До прокладки кабеля проводится обследование объекта. Инженерам необходимо определить:
- расположение конечных точек;
- длину будущих трасс;
- способ прокладки кабеля;
- места размещения коммутационных шкафов и кроссов;
- количество необходимых волокон;
- резерв на дальнейшее развитие;
- требования к скорости передачи данных;
- условия эксплуатации;
- наличие существующих кабельных трасс;
- места переходов между зданиями;
- тип активного оборудования.
После обследования разрабатываются схемы прокладки и соединений, спецификации оборудования и другая проектная документация. Именно такой порядок — обследование объекта, проектирование, монтаж, паспортизация и сдача — описан в разделе проектирования ВОЛС ТТ-ГРУПП.
Что входит в монтаж ВОЛС
После подготовки трассы начинается монтаж. В зависимости от объекта оптический кабель может прокладываться внутри здания, в кабельных лотках, трубах, специальных каналах или между отдельными сооружениями. Очень важно соблюдать допустимый радиус изгиба и усилие натяжения кабеля. Оптическое волокно хорошо защищено оболочкой и силовыми элементами, однако неправильная протяжка способна ухудшить характеристики линии еще до начала ее эксплуатации. После прокладки выполняется разделка кабеля и сварка волокон. Сварные соединения размещают в специальных кассетах, а оконечивание линии выполняется в оптических кроссах.
Зачем нужен оптический кросс
Кросс является точкой, в которой оконечивается и организуется оптическая линия. Внутри размещаются сварные соединения и запас волокна, а наружу выводятся адаптеры для дальнейшего подключения оборудования патч-кордами.
Главные задачи кросса:
- защитить сварные соединения;
- обеспечить правильную укладку волокон;
- организовать коммутацию;
- упростить последующее обслуживание;
- сделать кабельную инфраструктуру понятной и аккуратной.
В зависимости от места установки используются настенные или стоечные модели.

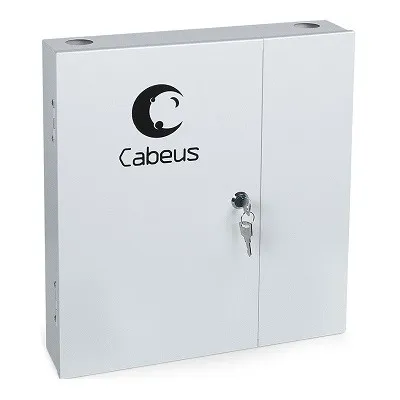

Оптические кроссы в каталоге ТТ-ГРУПП
В каталоге ТТ-ГРУПП можно заказать оборудование в разделе «Оптические кроссы» марок ITK, Hyperline и Cabeus. У нас представлены FOBX24-1U-16SCUS09 ITK, FO-WBI-8A-GY Hyperline, FO-19-3FP-BK Cabeus, FO-WL-16SC-K Cabeus и FOBX24-1U-8LCUD09 ITK.
Для небольшого распределительного узла может использоваться, например, FO-WBI-8A-GY Hyperline — настенный оптический кросс до 8 портов SC. Он предназначен для распределения и защиты оптических соединений и может применяться в СКС, телекоммуникационных сетях и системах видеонаблюдения.
Но оборудование необходимо подбирать под конкретный проект. Учитываются количество волокон, используемые разъемы, исполнение шкафа, предполагаемый резерв и удобство последующего доступа к соединениям.
Почему сварка волокна — еще не означает, что линия готова
Визуально качественно выполненная линия может иметь скрытые дефекты.
Например:
- повышенные потери на сварном соединении;
- повреждение кабеля при протяжке;
- слишком сильный изгиб;
- загрязненный коннектор;
- некачественную оконцовку;
- перепутанные волокна;
- чрезмерные потери на отдельных участках.
Поэтому приемка ВОЛС обязательно должна включать измерения.
На сайте ТТ-ГРУПП тестирование выделено в отдельный этап строительства линии: после монтажа и сварки выполняются проверка работоспособности, диагностика соединений и измерение параметров передачи, затем оформляется исполнительная документация и система сдается в эксплуатацию.
Как принимают ВОЛС после монтажа
Для структурированных кабельных систем методы испытаний устанавливает действующий ГОСТ Р 53245-2008 «Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания». Росстандарт на сентябрь 2026 года указывает этот стандарт как действующий. В документе есть отдельный раздел, посвященный испытаниям волоконно-оптических кабельных систем. При приемке важно получить не просто подтверждение «линк есть», а объективные результаты измерений.
Проверка оптической длины
Определяется фактическая длина линии. Это позволяет сравнить построенную трассу с проектной и одновременно получить данные, необходимые для анализа характеристик ВОЛС. ГОСТ Р 53245-2008 предусматривает тестирование оптической линии как минимум по двум параметрам — оптической длине и вносимым потерям.
Измерение вносимых потерь
Один из основных показателей качества ВОЛС — сколько мощности светового сигнала теряется при его прохождении от одного конца линии до другого.
Потери возникают:
- непосредственно в волокне;
- в разъемах;
- на сварных соединениях;
- в муфтах;
- в других компонентах оптического тракта.
Для магистральных линий допустимые потери рассчитываются с учетом длины кабеля, количества соединений и используемой длины волны. ГОСТ Р 53245-2008 требует тестировать все волоконно-оптические линии горизонтальной и магистральной подсистем на вносимые потери.
Проверка рефлектометром
Для диагностики ВОЛС часто применяется оптический рефлектометр — OTDR. Прибор отправляет импульс света в волокно и анализирует отраженный сигнал. В результате специалист получает своего рода «карту» линии. На рефлектограмме можно определить:
- протяженность трассы;
- положение сварных соединений;
- участки повышенного затухания;
- резкие изгибы и повреждения;
- конец волокна;
- место обрыва.
Рефлектометр особенно полезен на протяженных трассах и при поиске дефекта. ГОСТ Р 53245-2008 прямо указывает OTDR как инструмент, который может использоваться для определения местоположения проблемы на достаточно длинных кабельных сегментах.
Важно различать две задачи: измерение общих вносимых потерь показывает, укладывается ли линия в допустимый оптический бюджет, а рефлектометр помогает понять, где именно на трассе возникают потери.
Почему проверяют несколько длин волн
Затухание оптического сигнала зависит от длины волны. По ГОСТ Р 53245-2008 для магистральных линий многомодового волокна испытания проводятся на 850 и 1300 нм, для одномодового — на 1310 и 1550 нм. Так можно получить значительно более полную информацию о состоянии линии, чем при простой проверке сетевого соединения между двумя коммутаторами.
Осмотр кроссов и маркировки
Приемка включает не только измерительные приборы. Необходимо проверить физическое состояние инфраструктуры:
- закрепление кабеля;
- правильность укладки запаса;
- состояние сварочных кассет;
- наличие защитных гильз;
- качество установки адаптеров;
- соблюдение радиусов изгиба;
- маркировку кабелей и волокон;
- соответствие фактической трассы проекту.

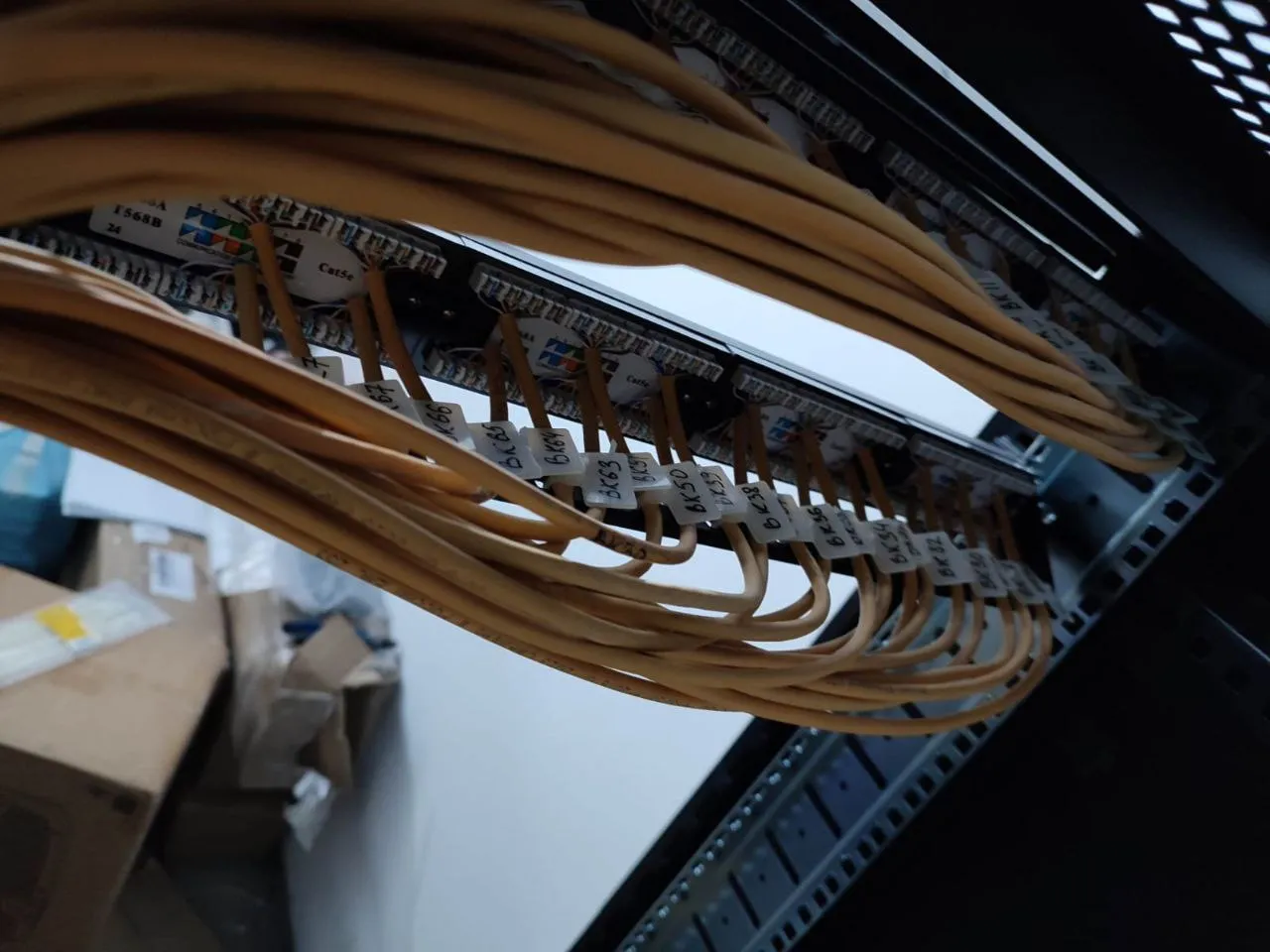

Кроссы и шкафы должны быть организованы таким образом, чтобы последующее подключение или поиск нужного волокна не превращались в длительное обследование всей сети. Маркировка особенно важна на объектах, где предусмотрены десятки или сотни волокон.
Что заказчик должен получить после приемки
Правильно построенная линия передается заказчику вместе с документацией. Для СКС ГОСТ Р 53245-2008 предусматривает регистрацию результатов сертификационного тестирования. Для оптической линии данные могут сохраняться в оригинальном электронном формате измерительного оборудования, а если тестер не предусматривает сохранение файла — в виде таблицы результатов измерений.
В зависимости от состава проекта комплект исполнительной документации может включать:
- исполнительные схемы;
- схемы соединений;
- маркировку волокон;
- результаты измерений;
- рефлектограммы;
- паспорта оборудования;
- сведения о трассе;
- акты выполненных работ;
- другую документацию, предусмотренную проектом и договором.
Это принципиально важно для последующего обслуживания. Если через несколько лет на линии возникнет неисправность, исходные измерения позволяют сравнить состояние сети с параметрами на момент сдачи.
ВОЛС и другие системы объекта

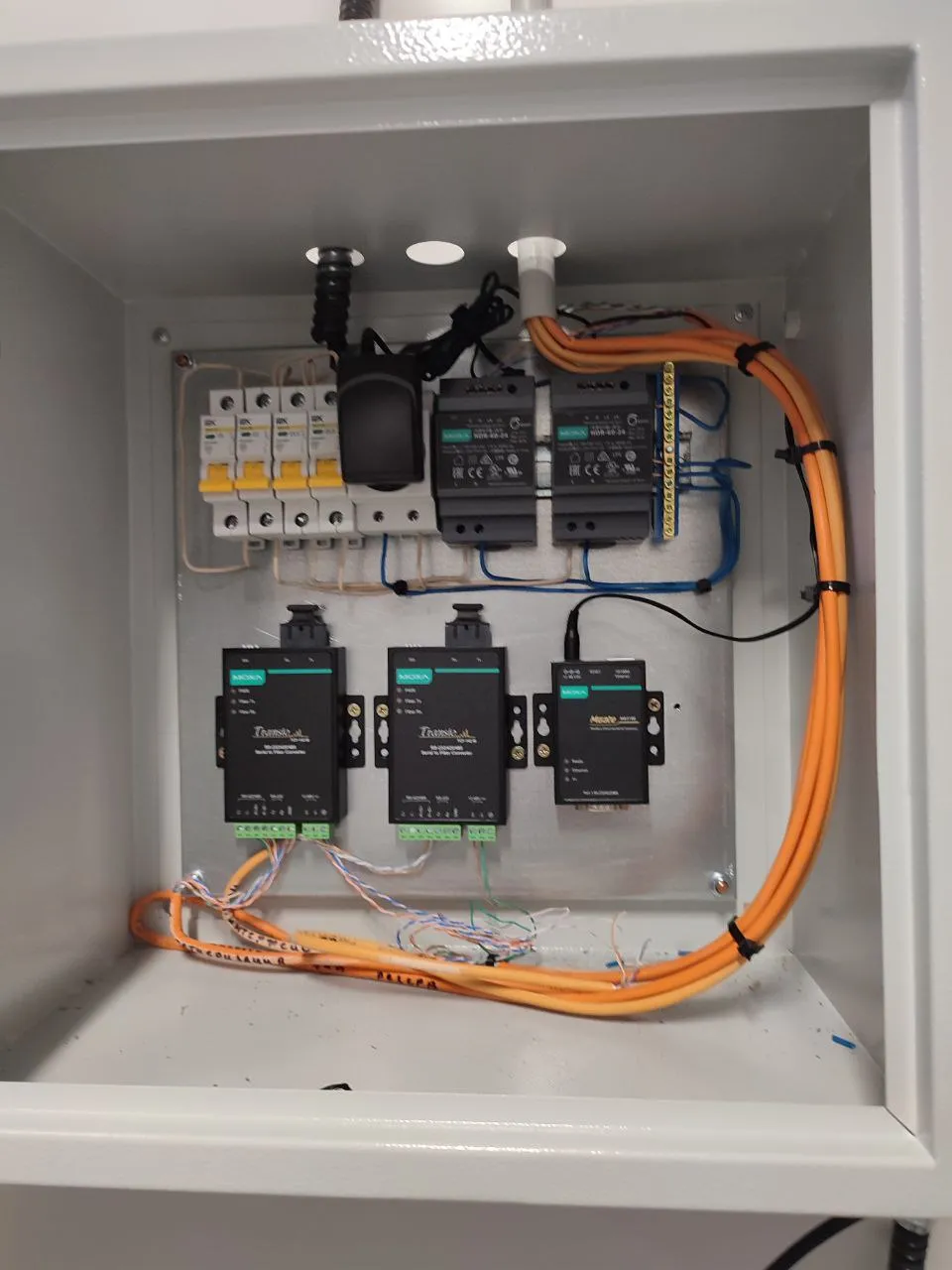

На практике оптическая линия редко существует сама по себе. ВОЛС может стать транспортной инфраструктурой для локальной вычислительной сети, IP-видеонаблюдения, систем контроля доступа, Wi-Fi, автоматизации и диспетчеризации. Например, несколько удаленных шкафов видеонаблюдения могут объединяться оптической магистралью, а уже внутри каждого участка камеры подключаются к локальному коммутатору обычной витой парой. Поэтому проект ВОЛС важно разрабатывать совместно с общей архитектурой слаботочных систем объекта.
Обслуживание ВОЛС после сдачи
После ввода линии в эксплуатацию основная часть оптического кабеля может работать много лет без какого-либо вмешательства. Но это не означает, что инфраструктуру можно полностью забыть. В процессе эксплуатации возникают повреждения кабелей, загрязнение коннекторов, механические воздействия на кроссы, изменение трасс при реконструкции помещений и другие проблемы. При неисправности важно не заменять оборудование наугад, а сначала локализовать дефект измерительными приборами.
ТТ-ГРУПП выполняет техническое обслуживание ВОЛС, включая плановые мероприятия, текущий и капитальный ремонт, а также аварийно-восстановительные работы.
Кабельная инфраструктура под ключ с ТТ-ГРУПП
Хорошая ВОЛС — это не просто кабель между двумя шкафами. Надежность линии складывается из правильного проекта, выбора типа волокна, качества прокладки, сварки, коммутационного оборудования и обязательного измерительного контроля после монтажа.
ТТ-ГРУПП выполняет полный комплекс работ с кабельной инфраструктурой: проектирование ВОЛС, монтаж волоконно-оптических линий, сварку и тестирование оптики, а также последующее обслуживание ВОЛС. Для построения единой информационной инфраструктуры компания также выполняет проектирование и монтаж СКС, локальных вычислительных сетей и Wi-Fi-сетей.
При необходимости кабельная инфраструктура может проектироваться вместе с другими инженерными системами объекта — IP-видеонаблюдением, СКУД, охранными системами, пожарной сигнализацией, электроснабжением и автоматизацией. Комплексный подход позволяет заранее согласовать кабельные трассы, коммутационные узлы и требования к передаче данных, а после завершения работ получить систему, которую удобно эксплуатировать и развивать.
